PENDITWIST, Aplicador de purín multitubos, de 9 a 18 m.
Marca Joskin
Tipo Cubas (Utiles de Esparcimiento)
Rampa de esparcimiento Penditwist
Rampa JOSKIN de tubos colgantes con un ancho de esparcimiento de 9 a 18 mts. Distancia entre tubos de 25 ó 30 cm. Disponemos de otros modelos de rampas de tubos colgantes de hasta 30 m. de anchura.
Generalidades
La rampa de tubos JOSKIN Penditwist presenta un gran interés agronómico, permite depositar el abono en el pie de la planta, con menos perdida de los nutrientes, sin acarrear una disminución del crecimiento de los vegetales y subida en el forraje (esencial en caso de ensilaje de hierba o de maíz). Por su fabricación en acero completamente galvanizado, presenta características de longevidad muy interesantes. La máquina se compone de una estructura triangular que se articula alrededor de un cuadro central, soportando tubos fijados con intervalos de 250 ó 300 mm según el tipo de rampa. El principio de funcionamiento de la rampa Penditwist es muy simple. El purín almacenado en la cuba transita por un (dos) repartidor-triturador (es) antes de recorrer los tubos que lo depositan con delicadeza sobre el suelo.
Repartidor- Triturador
El repartidor-triturador Scalper® fabricado y patentado por Joskin, es un órgano esencial para el buen funcionamiento del Penditwist. Las rampas 9 m están provistas de un solo repartidor-triturador mientras que las rampas a partir de 12 m están previstas de dos repartidores-trituradores, para reducir el tiempo de reacción al principio del esparcimiento así como las pérdidas de carga (mejor regularidad de esparcimiento).
Los repartidores-trituradores Scalper® del Penditwist son verticales y poseen salidas horizontales que permiten disponer los tubos de la rampa de manera óptima. Resultados, reducción de las pérdidas de carga y reparto más homogéneo del purín, también en las extremidades de una rampa de gran ancho. La ventaja de los repartidores verticales es la de presentar menos obstrucción. Por consiguiente, la altura total de la rampa se reduce. Un inversor eléctrico sobre repartidor se monta en estándar sobre cada modelo. Un mando previsto a dicho efecto se encuentra en la caja eléctrica en la cabina del tractor.
Anti-crash
Las rampas JOSKIN están equipadas todas en estándar con el dispositivo anti-crash que ofrece una seguridad suplementaria durante el trabajo sobre terrenos accidentados. Cada ala de rampa está provista de resortes y de articulaciones que, durante el esparcimiento sobre un terreno accidentado, repliegan hacia arriba los tubos de la rampa (máx. 55 cm) si ésta, entra en contacto con el suelo. El montaje de los pistones hidráulicos sobre las ranuras permite su pivotamiento y su ajuste de posición inicial.

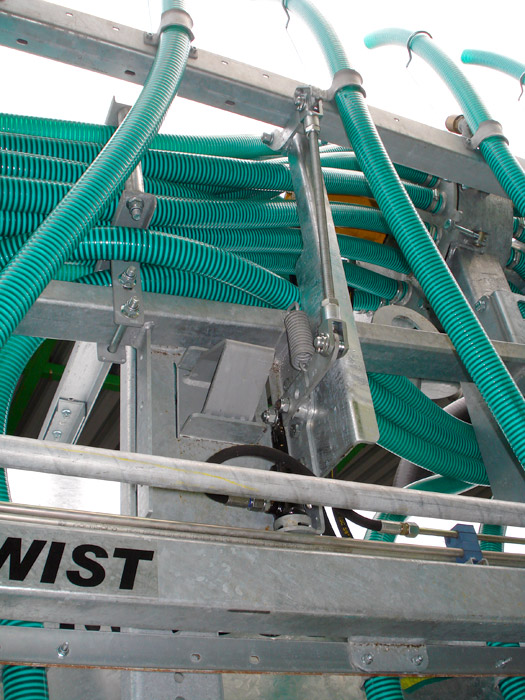

Sujección barras
Una consola de apoyo durante el transporte forma parte del equipamiento estándar. Durante el repliegue la rampa se fija mediante un gancho en los soportes laterales fijados a los soportes angulares de la cuba.
Gestión de las funciones hidráulicas
El mando hidráulico de todo el sistema esta simplificado, gracias a la caja de mandos multifunción de Joskin, mediante un distribuidor en el tractor podemos hacer funcionar todas las funciones. Recomendamos si lleva instalado el tractor el sistema Load Sensing hacer la instalación de la cuba y de la rampa con este sistema, asi, con tres mangueras hidráulicas, presión, retorno libre y señal, podemos mandar todas las funciones de la cuba y aplicadores sin calentamiento del aceite, y sin consumo innecesario de gasoil, ni desgaste de la bomba hidráulica. Con este sistema, la cuba pedira al sistema hidráulico del tractor, solo el aceite que necesite y cuando lo necesite, aumentando la vida de la bomba hidráulica del tractor.
Para ejecutar el numero creciente de funciones hidráulicas presentes en todos los aplicadores, (triturador, despliegues, antigota,...etc.), Joskin ha diseñado un sistema de control para todas las funciones hidráulicas de todos los aplicadores con una secuencia programada automatica, el Automate. Esta caja de mando Touch-Control, de pantalla tactil se instala en la cabina del tractor, y tiene grabadas todas las funciones automatizadas de todos los útiles de esparcimiento Joskin. En la pantalla seleccionamos el tipo de aplicador de purín que vamos a utilizar y el ancho de trabajo, desde la pantalla, podemos desplegar el aplicador y despues solo accionando la tecla START, activa la secuencia gravada, apertura compuerta de alimentación, puesta en marcha del repartidor, descenso del aplicador sobre el suelo...... cuando accionamos STOP, hace las funciones inversas. El operario solo se tiene de preocupar del despliegue y de conducir el equipo, despreocupandose de todas las otras funciones repetitivas del aplicador.
ISOBUS
La interfaz de la caja de mando JOSKIN, puede reemplazarse por el sistema ISOBUS instalado en el propio tractor, y mandar todas las funciones de la cuba desde la pantalla del tractor. Si el tractor no va equipado con ISOBUS, se puede añadir cualquiera de los terninales ISOBUS de JOSKIN.
Pantalla de 5,6 " de teclado
ISO CONTROL TOUCH 800
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
ISO CONTROL TOUCH 1200
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
El principio es el siguiente: permitir a los diferentes tractores comunicar con los numerosos útiles (y viceversa) vía un lenguaje estandarizado. Esta norma internacional es cada vez más extendida y permite una conexión rápida y fácil (« plug and play ») entre diferentes marcas.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
Caudalimetro
Una excelente dosificación es necesaria para un esparcimiento de precisión. JOSKIN ha desarrollado con este fin un caudalómetro electrónico que asegura un caudal exacto en cualquier momento. Sea cual sea la velocidad de avance, el esparcimiento queda uniforme gracias al sistema de caudal proporcional al avance (DPA).
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
Aplicaciones suplementarias
Variable rate-control
- Permite el tratamiento de mapas de aplicación en formato Shape. Son posibles hasta 5 dosificaciones diferentes, se prescriben mediante mapas de valores teóricos. Las aplicaciones se adaptan de manera específica al emplazamiento, según las prescripciones.
Track-Leader Top
- Realiza un guiado automático mediante las funciones TRACK-LEADER. Además de la aplicación, el sistema se compone de un ordenador de guiado suplementario y de un receptor GPS. El guiado automático descarga al conductor, aumenta el rendimiento por superficie y reduce el consumo de combustible.
Track-Leader
- Permite la conducción de huellas paralelas de las vías en diferentes modos de conducción. La dirección de guiado y la fuerza de la derivación se indican en la pantalla de visualizacción. Además el software documenta la superficie tratada y memoriza las huellas de las vías de circulación así como los límites de campo.
Section-Control
-Pilota y controla automáticamente la apertura/cierre de las diversas secciones de un inyector de purín o de una rampa de esparcimiento acoplada a la cuba. En cuanto una sección sobrepase en parte o totalmente una superficie ya tratada, se cierra el paso del purín en los tubos necesarios, activandose automaticamente la apertura de dichos tubos en cuanto deje de solaparse la superficie tratada.
Opciones
Impresora GPS
Integracion del medidor de nutrientes con sistema NIR
JOSKIN propone una tecnología de análisis en tiempo real, gracias a una lente infrarrojos (a reserva de disponibilidad dentro de su país). La composición del purín (nitrógeno total (N), fósforo (P), potasio (K), nitrógreno amoniacal (NH4) y materia seca, se mide en tiempo real durante el esparcimiento. JOSKIN integra este sistema de análisis a sus cubas provistas de un DPA vía ISOBUS. El conjunto permite al DPA, aplicar una dosis de esparcimiento en función a las unidades que nos interese esparcir de nitrógeno/ha., fosforo/ha...etc. y ya no en m³/Ha como un sistema DPA clásico.
El enganche
Las rampas JOSKIN Penditwist están equipadas en estándar con tirantes de enlace que permiten su ajuste de la altura. Estos tirantes se enganchan entonces al elevador 4 puntos JOSKIN de la cuba.
Esparcimiento tradicional
Con la condición de equipar su cuba de purín con la opción «Esparcidor exacto a través el elevador», es posible esparcir el purín de manera tradicional. Gracias al ajuste de la altura mediante el elevador, no es necesario desmontar la rampa para esparcir en capas. Este sistema nos permite aplicar purín, en terrenos donde no tenemos suficiente espacio para hacerlo con la rampa.
Secuencia de apertura de una rampa JOSKIN Penditwist
Rampas JOSKIN desde 9 a 18 mts.
|
Tipo
|
Anchos
|
Tubos
|
Repliegue
|
Número de repartidores x salidas
|
||
|
Trabajo (m)
|
Transporte (m)
|
Número
|
Distancia (cm)
|
|||
|
90/30RP1
|
9 m
|
2,98 m
|
30
|
30
|
Hidráulico
|
1 x 36
|
|
90/36RP1
|
9 m
|
2,98 m
|
36
|
25
|
Hidráulico
|
1 x 36
|
|
120/40RP2
|
12 m
|
2,98 m
|
40
|
30
|
Hidráulico
|
2 x 24
|
|
120/48RP2
|
12 m
|
2,98 m
|
48
|
25
|
Hidráulico
|
2 x 24
|
| 135/46RP2 | 13,5 m | 2,98 m | 46 | 30 | Hidráulico | 2 x 24 |
| 135/54RP2 | 13,5 m | 2,98 m | 54 | 25 | Hidráulico | 2 x 36 |
|
150/50RP2
|
15 m
|
2,98 m
|
50
|
30
|
Hidráulico
|
2 x 36
|
|
150/60RP2
|
15 m
|
2,98 m
|
60
|
25
|
Hidráulico
|
2 x 36
|
| 160/54RP2 | 16 m | 2,98 m | 54 | 30 | Hidráulico | 2 x 36 |
| 160/64RP2 | 16 m | 2,98 m | 64 | 25 | Hidráulico | 2 x 36 |
|
180/60RP2
|
18 m
|
2,98 m
|
60
|
30
|
Hidráulico
|
2 x 36
|
|
180/72RP2
|
18 m
|
2,98 m
|
72
|
25
|
Hidráulico
|
2 x 36
|
