TERRADISC2, Aplicador de purín con grada rapida, de 4 a 6 m.
Marca Joskin
Tipo Cubas (Utiles de Esparcimiento)

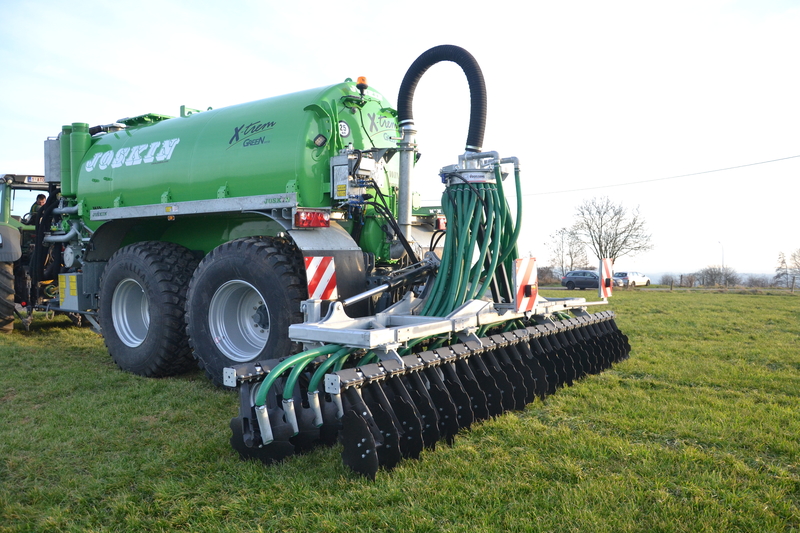

Inyector de cultivo Terradisc
Inyectores de cultivo con 2 hileras de discos curvados (510 mm de Ø). Ancho de trabajo de 4 hasta 6 m. Profundidad de trabajo hasta 18 cm.
Generalidades
El inyector Terradisc se constituye de una seria de discos curvos y dentados de 510 mm de diámetro montados cada uno inmediatamente sobre un elemento rígido atornillado del chasis.
Funcionamiento

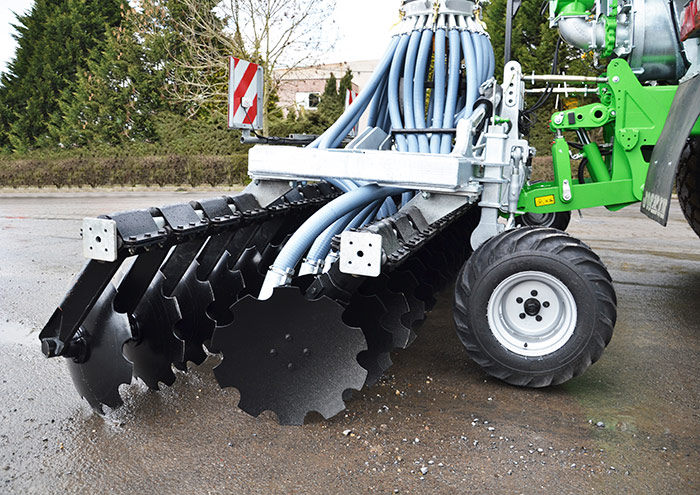

La primera hilera de discos tiene como objetivo abrir el suelo. Los conos de inyección, ubicados entre cada uno de los discos, incorporan entonces el purín dentro del suelo.
La segunda hilera de discos, cuyos discos son curvados en el sentido opuesto a los de la primera, recubren y enterran el purín dentro del suelo.
La segunda hilera de discos, cuyos discos son curvados en el sentido opuesto a los de la primera, recubren y enterran el purín dentro del suelo.
Este inyector de cultivo permite :
• un trabajo a gran velocidad ;
• una profundidad de trabajo ajustable hasta 18 cm ;
• la incorporación eficaz del purín dentro del suelo para una mezcla homogénea con la tierra ;
• una arada del rastrojo de calidad ;
• pérdidas casis nulas en elementos fertilizantes.
Rastrojero

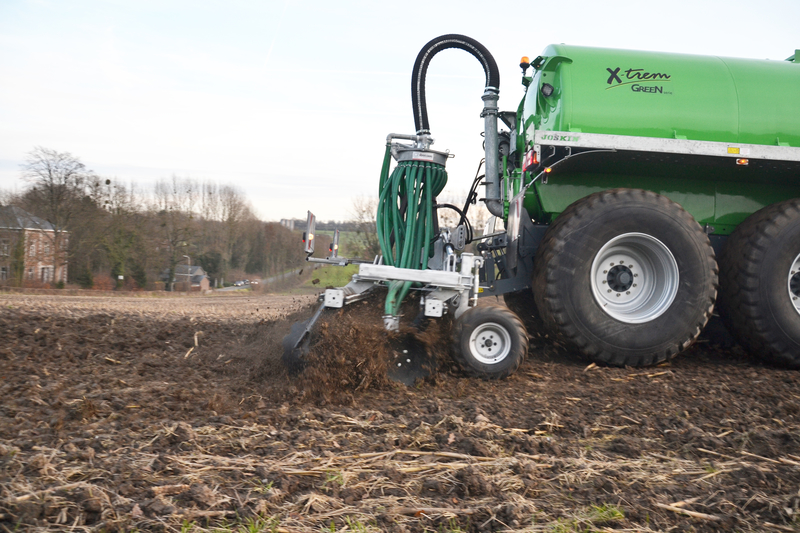

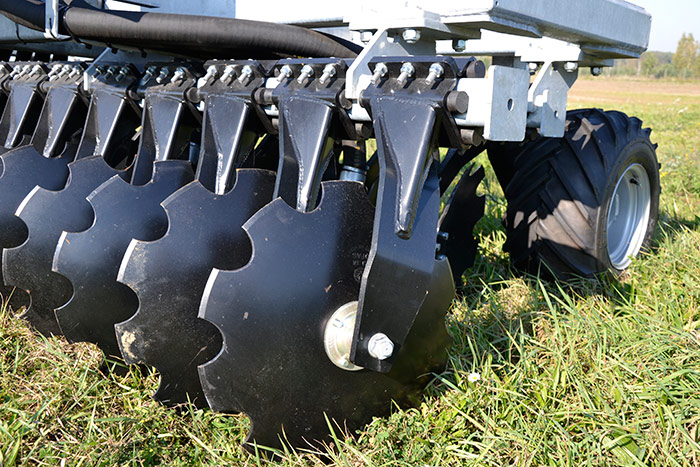

Este inyector, además de incorporar y de mezclar el purín dentro del suelo, permite una arada del rastrojo de calidad.
Repliegue

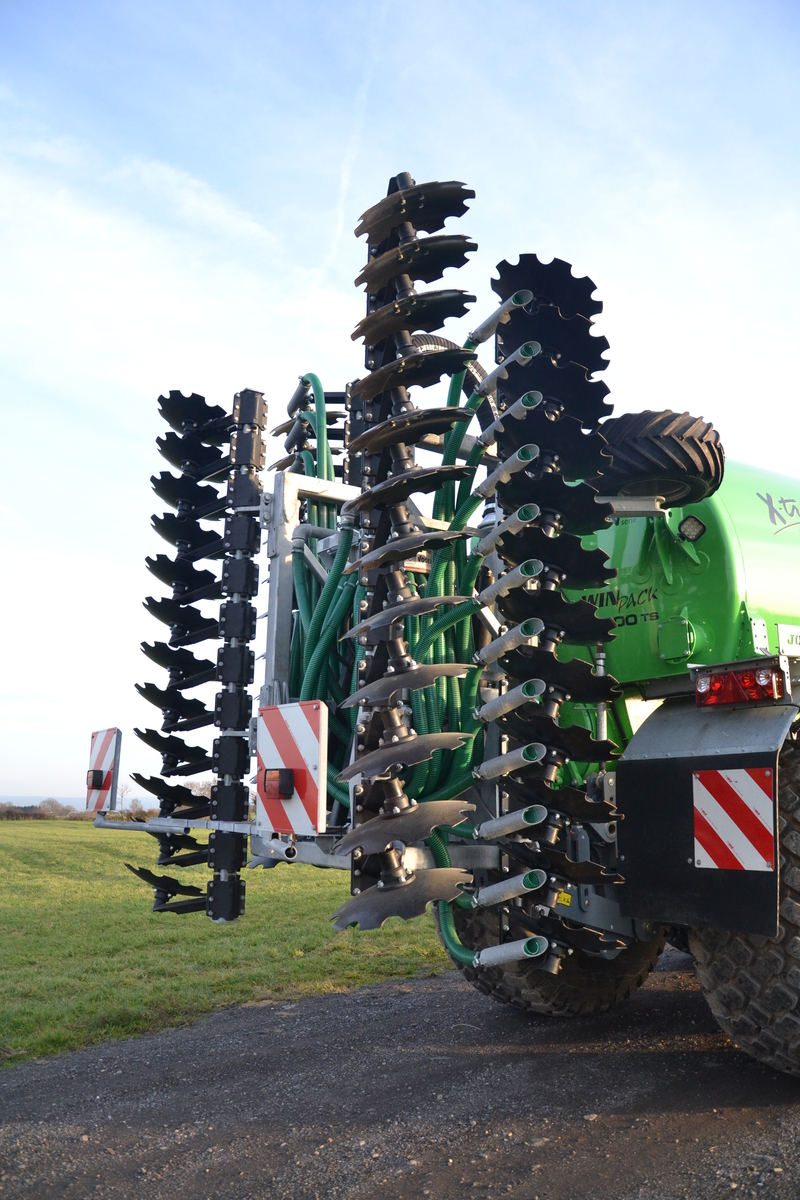

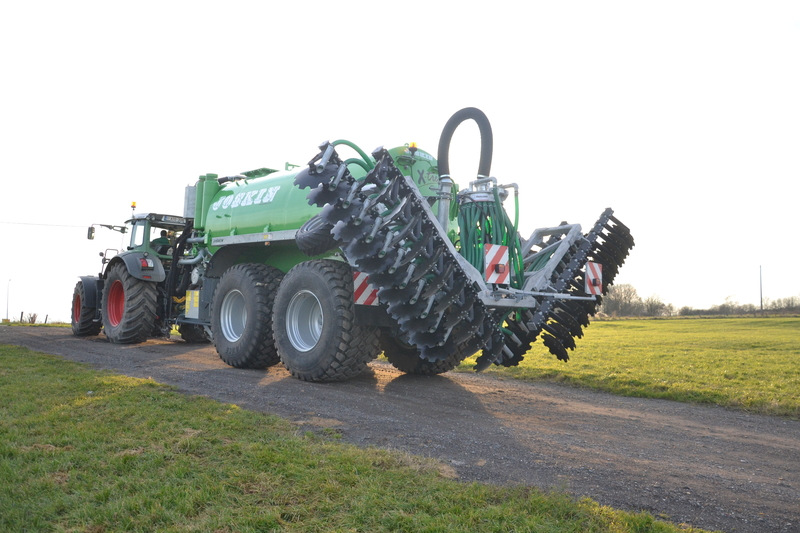

Dos potentes cilindros DE aseguran el repliegue de las dos partes del inyector hacia arriba y aseguran un ancho de transporte de 2,80 m. Resulta de esto una máquina compacta durante el transporte conservando una ligera inclinación.
Dos potentes cilindros DE aseguran el repliegue de las dos partes del inyector hacia arriba y aseguran un ancho de transporte de 2,80 m. Resulta de esto una máquina compacta durante el transporte conservando una ligera inclinación.
Gestión de las funciones hidráulicas
El mando hidráulico de todo el sistema esta simplificado, gracias a la caja de mandos multifunción de Joskin, mediante un distribuidor en el tractor podemos hacer funcionar todas las funciones. Recomendamos si lleva instalado el tractor el sistema Load Sensing hacer la instalación de la cuba y de la rampa con este sistema, asi, con tres mangueras hidráulicas, presión, retorno libre y señal, podemos mandar todas las funciones de la cuba y aplicadores sin calentamiento del aceite, y sin consumo innecesario de gasoil, ni desgaste de la bomba hidráulica. Con este sistema, la cuba pedira al sistema hidráulico del tractor, solo el aceite que necesite y cuando lo necesite, aumentando la vida de la bomba hidráulica del tractor.
Para ejecutar el numero creciente de funciones hidráulicas presentes en todos los aplicadores, (triturador, despliegues, antigota,...etc.), Joskin ha diseñado un sistema de control para todas las funciones hidráulicas de todos los aplicadores con una secuencia programada automatica, el Automate. Esta caja de mando Touch-Control, de pantalla tactil se instala en la cabina del tractor, y tiene grabadas todas las funciones automatizadas de todos los útiles de esparcimiento Joskin. En la pantalla seleccionamos el tipo de aplicador de purín que vamos a utilizar y el ancho de trabajo, desde la pantalla, podemos desplegar el aplicador y despues solo accionando la tecla START, activa la secuencia gravada, apertura compuerta de alimentación, puesta en marcha del repartidor, descenso del aplicador sobre el suelo...... cuando accionamos STOP, hace las funciones inversas. El operario solo se tiene de preocupar del despliegue y de conducir el equipo, despreocupandose de todas las otras funciones repetitivas del aplicador.
ISOBUS
La interfaz de la caja de mando JOSKIN, puede reemplazarse por el sistema ISOBUS instalado en el propio tractor, y mandar todas las funciones de la cuba desde la pantalla del tractor. Si el tractor no va equipado con ISOBUS, se puede añadir cualquiera de los terninales ISOBUS de JOSKIN.
Pantalla de 5,6 " de teclado
ISO CONTROL TOUCH 800
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
ISO CONTROL TOUCH 1200
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
El principio es el siguiente: permitir a los diferentes tractores comunicar con los numerosos útiles (y viceversa) vía un lenguaje estandarizado. Esta norma internacional es cada vez más extendida y permite una conexión rápida y fácil (« plug and play ») entre diferentes marcas.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
Caudalimetro
Una excelente dosificación es necesaria para un esparcimiento de precisión. JOSKIN ha desarrollado con este fin un caudalómetro electrónico que asegura un caudal exacto en cualquier momento. Sea cual sea la velocidad de avance, el esparcimiento queda uniforme gracias al sistema de caudal proporcional al avance (DPA).
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
Aplicaciones suplementarias
Variable rate-control
- Permite el tratamiento de mapas de aplicación en formato Shape. Son posibles hasta 5 dosificaciones diferentes, se prescriben mediante mapas de valores teóricos. Las aplicaciones se adaptan de manera específica al emplazamiento, según las prescripciones.
Track-Leader Top
- Realiza un guiado automático mediante las funciones TRACK-LEADER. Además de la aplicación, el sistema se compone de un ordenador de guiado suplementario y de un receptor GPS. El guiado automático descarga al conductor, aumenta el rendimiento por superficie y reduce el consumo de combustible.
Track-Leader
- Permite la conducción de huellas paralelas de las vías en diferentes modos de conducción. La dirección de guiado y la fuerza de la derivación se indican en la pantalla de visualizacción. Además el software documenta la superficie tratada y memoriza las huellas de las vías de circulación así como los límites de campo.
Section-Control
-Pilota y controla automáticamente la apertura/cierre de las diversas secciones de un inyector de purín o de una rampa de esparcimiento acoplada a la cuba. En cuanto una sección sobrepase en parte o totalmente una superficie ya tratada, se cierra el paso del purín en los tubos necesarios, activandose automaticamente la apertura de dichos tubos en cuanto deje de solaparse la superficie tratada.
Opciones
Impresora GPS
Integracion del medidor de nutrientes con sistema NIR
JOSKIN propone una tecnología de análisis en tiempo real, gracias a una lente infrarrojos (a reserva de disponibilidad dentro de su país). La composición del purín (nitrógeno total (N), fósforo (P), potasio (K), nitrógreno amoniacal (NH4) y materia seca), se mide en tiempo real durante el esparcimiento. JOSKIN integra este sistema de análisis a sus cubas provistas de un DPA vía ISOBUS. El conjunto permite al DPA, aplicar una dosis de esparcimiento en función a las unidades que nos interese esparcir de nitrógeno/ha., fosforo/ha. (por ejemplo) y ya no en m³/Ha como un sistema DPA clásico.
Caracteristicas Terradisc
| Tipo | Anchos | Discos | ||
| Trabajo (m) | Transporte (m) | Número | Distancia (cm) | |
| 4000/32TDH | 4 | 2,85 | 32 | 129 |
| 5000/40TDH | 5 | 2,85 | 40 | 129 |
| 6000/48TDH | 6 | 2,85 | 48 | 129 |
