MULTI - ACTION, Aplicador de purín de patines cortantes, de 3 a 7,7 m.
Marca Joskin
Tipo Cubas (Utiles de Esparcimiento)
Inyector de praderas Multi - Action
Inyector de praderas. Ancho de inyección de 3 a 7,7 mts. Profundidad de trabajo preconizada de 0 a 3 cm.
Generalidades
La principal ventaja del Multi-Action es su peso liviano. Este inyector combina modularidad, simplicidad de concepción y requiere un nínimo de mantenimiento. Aunque se trata de un inyector de prado, puede revelarse polivalente sobre algunas tierras, brotes de cultivo o rastrojos.
Una estructura apropiada
ElMulti-Action se compone de un chasis monoviga en el cual se fijan los elementos seguidores con una separación de 21,5 cm. Completamente galvanizado, cada elemento seguidor compuesto de dos brazos independientes de oscilación, está equipado con una reja auto-afilante con un cono de inyección en su parte trasera.
La reja realiza un corte neto de entre 0 y 3 cm en el suelo, mientras que el cono de inyección deposita el purín en la zanja, sin salpicar la vegetación.

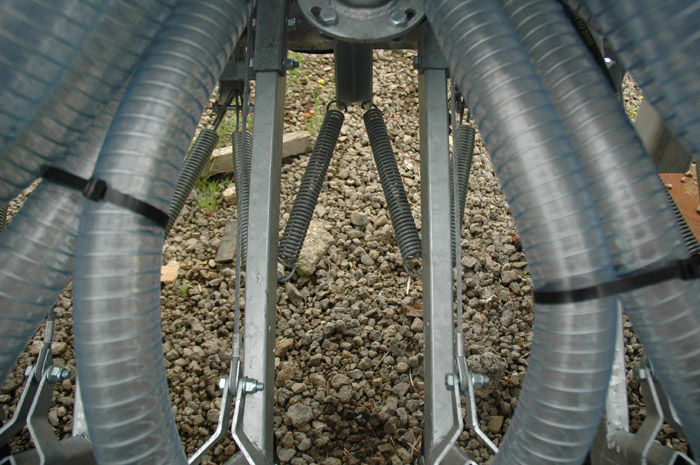

Los muelles de retorno son también la base fundamental del Multi-Action: combinados a los muelles de retorno, los cuales hacen las veces de amortiguadores mecánicos y entran en acción sólo a una cierta altura de trabajo, permiten aplicar las rejas sobre el suelo con una cierta presión. Esta presión en 2 fases garantiza una distancia con el suelo del chasis y una flexibilidad en la oscilación de los elementos.
Los largos brazos sobre los cuales se fijan las rejas permiten :
• garantizar una gran oscilación hasta 25 cm para absorber las irregularidades del terreno;
• evitar cualquier vibración sobre los elementos también a una velocidad superior a 10km/h;
• garantizar un depósito regular del purín en el suelo sin salpicaduras.
Los muelles de retorno son también la base fundamental del Multi-Action: combinados a los muelles de retorno, los cuales hacen las veces de amortiguadores mecánicos y entran en acción sólo a una cierta altura de trabajo, permiten aplicar las rejas sobre el suelo con una cierta presión. Esta presión en 2 fases garantiza una distancia con el suelo del chasis y una flexibilidad en la oscilación de los elementos.
Los largos brazos sobre los cuales se fijan las rejas permiten :
• garantizar una gran oscilación hasta 25 cm para absorber las irregularidades del terreno;
• evitar cualquier vibración sobre los elementos también a una velocidad superior a 10km/h;
• garantizar un depósito regular del purín en el suelo sin salpicaduras.

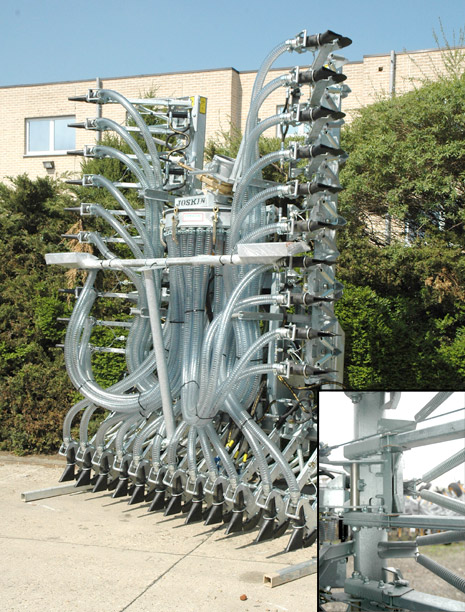

Bloqueo de los elementos de transporte
Cuando el inyector es replegado, los elementos situados sobre los brazos superiores se mantienen en posición por un sistema de bloqueo. Una simple muesca impide a cada uno de los elementos efectuar una rotación sobre su eje y recaer. Los elementos quedan muy rígidos con respecto a las vibraciones sufridas durante el transporte.
Opciones
Otras dos opciones pueden revelarse particularmente juiciosas sobre el Multi-Action:

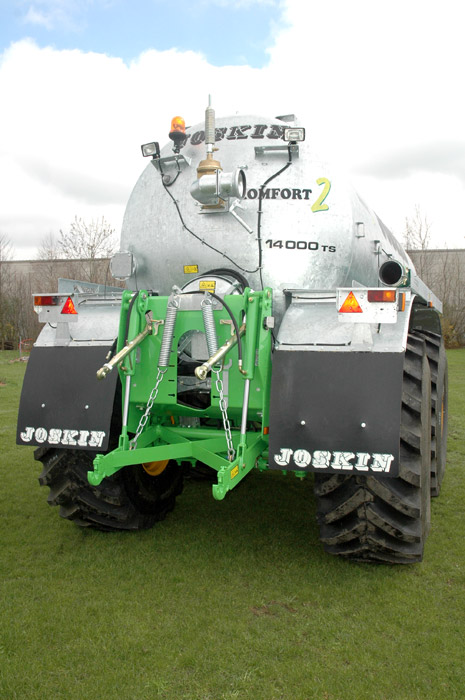

• La suspensión por ballesta para el elevador : este equipamiento permite retomar una parte del peso del inyector para evitar que éste se hunda profundamente en los suelos húmedos y esponjosos;

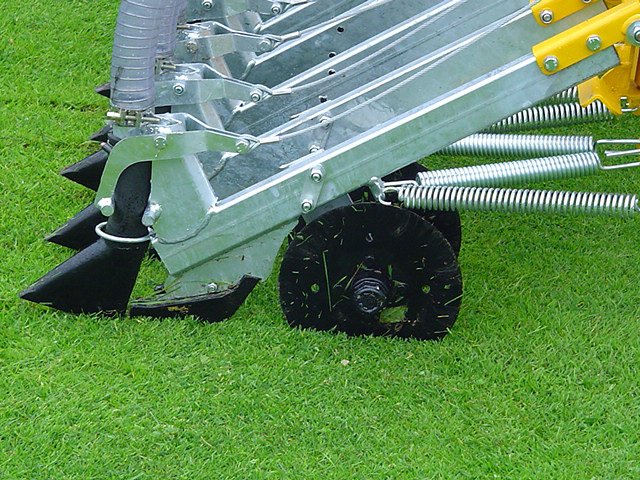

• discos (Ø 250 x 3 mm) pueden ubicarse delante de las rejas del Multi-Action para trabajar suelos abundantemente cubiertos de residuos vegetales.
• La suspensión por ballesta para el elevador : este equipamiento permite retomar una parte del peso del inyector para evitar que éste se hunda profundamente en los suelos húmedos y esponjosos;
• discos (Ø 250 x 3 mm) pueden ubicarse delante de las rejas del Multi-Action para trabajar suelos abundantemente cubiertos de residuos vegetales.
Gestión de las funciones hidráulicas
El mando hidráulico de todo el sistema esta simplificado, gracias a la caja de mandos multifunción de Joskin, mediante un distribuidor en el tractor podemos hacer funcionar todas las funciones. Recomendamos si lleva instalado el tractor el sistema Load Sensing hacer la instalación de la cuba y de la rampa con este sistema, asi, con tres mangueras hidráulicas, presión, retorno libre y señal, podemos mandar todas las funciones de la cuba y aplicadores sin calentamiento del aceite, y sin consumo innecesario de gasoil, ni desgaste de la bomba hidráulica. Con este sistema, la cuba pedira al sistema hidráulico del tractor, solo el aceite que necesite y cuando lo necesite, aumentando la vida de la bomba hidráulica del tractor.
Para ejecutar el numero creciente de funciones hidráulicas presentes en todos los aplicadores, (triturador, despliegues, antigota,...etc.), Joskin ha diseñado un sistema de control para todas las funciones hidráulicas de todos los aplicadores con una secuencia programada automatica, el Automate. Esta caja de mando Touch-Control, de pantalla tactil se instala en la cabina del tractor, y tiene grabadas todas las funciones automatizadas de todos los útiles de esparcimiento Joskin. En la pantalla seleccionamos el tipo de aplicador de purín que vamos a utilizar y el ancho de trabajo, desde la pantalla, podemos desplegar el aplicador y despues solo accionando la tecla START, activa la secuencia gravada, apertura compuerta de alimentación, puesta en marcha del repartidor, descenso del aplicador sobre el suelo...... cuando accionamos STOP, hace las funciones inversas. El operario solo se tiene de preocupar del despliegue y de conducir el equipo, despreocupandose de todas las otras funciones repetitivas del aplicador.
ISOBUS
La interfaz de la caja de mando JOSKIN, puede reemplazarse por el sistema ISOBUS instalado en el propio tractor, y mandar todas las funciones de la cuba desde la pantalla del tractor. Si el tractor no va equipado con ISOBUS, se puede añadir cualquiera de los terninales ISOBUS de JOSKIN.
Pantalla de 5,6 " de teclado
ISO CONTROL TOUCH 800
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
ISO CONTROL TOUCH 1200
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
El principio es el siguiente: permitir a los diferentes tractores comunicar con los numerosos útiles (y viceversa) vía un lenguaje estandarizado. Esta norma internacional es cada vez más extendida y permite una conexión rápida y fácil (« plug and play ») entre diferentes marcas.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
Caudalimetro
Una excelente dosificación es necesaria para un esparcimiento de precisión. JOSKIN ha desarrollado con este fin un caudalómetro electrónico que asegura un caudal exacto en cualquier momento. Sea cual sea la velocidad de avance, el esparcimiento queda uniforme gracias al sistema de caudal proporcional al avance (DPA).
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
Aplicaciones suplementarias
Variable rate-control
- Permite el tratamiento de mapas de aplicación en formato Shape. Son posibles hasta 5 dosificaciones diferentes, se prescriben mediante mapas de valores teóricos. Las aplicaciones se adaptan de manera específica al emplazamiento, según las prescripciones.
Track-Leader Top
- Realiza un guiado automático mediante las funciones TRACK-LEADER. Además de la aplicación, el sistema se compone de un ordenador de guiado suplementario y de un receptor GPS. El guiado automático descarga al conductor, aumenta el rendimiento por superficie y reduce el consumo de combustible.
Track-Leader
- Permite la conducción de huellas paralelas de las vías en diferentes modos de conducción. La dirección de guiado y la fuerza de la derivación se indican en la pantalla de visualizacción. Además el software documenta la superficie tratada y memoriza las huellas de las vías de circulación así como los límites de campo.
Section-Control
-Pilota y controla automáticamente la apertura/cierre de las diversas secciones de un inyector de purín o de una rampa de esparcimiento acoplada a la cuba. En cuanto una sección sobrepase en parte o totalmente una superficie ya tratada, se cierra el paso del purín en los tubos necesarios, activandose automaticamente la apertura de dichos tubos en cuanto deje de solaparse la superficie tratada.
Opciones
Impresora GPS
Integracion del medidor de nutrientes con sistema NIR
JOSKIN propone una tecnología de análisis en tiempo real, gracias a una lente infrarrojos (a reserva de disponibilidad dentro de su país). La composición del purín (nitrógeno total (N), fósforo (P), potasio (K), nitrógreno amoniacal (NH4) y materia seca), se mide en tiempo real durante el esparcimiento. JOSKIN integra este sistema de análisis a sus cubas provistas de un DPA vía ISOBUS. El conjunto permite al DPA, aplicar una dosis de esparcimiento en función a las unidades que nos interese esparcir de nitrógeno/ha., fosforo/ha. (por ejemplo) y ya no en m³/Ha como un sistema DPA clásico.
Caracteristicas del inyector Multi-Action
|
Tipo
|
Anchos
|
Elementos
|
Repliegue
|
Número de
salidas
del repartidor
|
Masa (kg)
|
||
|
Trabajo (m)
|
Transporte (m)
|
Número
|
Distancia (cm)
|
||||
|
3010/14 MA
|
3,01
|
3,00
|
7
|
21,5
|
-
|
14
|
440
|
|
4300/20 MAH
|
4,30
|
2,60
|
10
|
21,5
|
Hidráulico
|
20
|
860
|
|
5160/24 MAH
|
5,16
|
2,60
|
12
|
21,5
|
Hidráulico
|
24
|
980
|
|
6020/28 MAH
|
6,02
|
2,60
|
14
|
21,5
|
Hidráulico
|
28
|
1088
|
|
6880/32 MAH
|
6,88
|
2,60
|
16
|
21,5
|
Hidráulico
|
32
|
1240
|
|
7740/36 MAH
|
7,74
|
2,60
|
18
|
21,5
|
Hidráulico
|
36
|
1580
|
Caracteristicas principales del Multi - Action
✓ Chasis inyector completamente galvanizado
✓ Elementos seguidores (-15°+15°) galvanizados compuestos de rejas auto-afilantes
✓ Repartidor SCALPER© con contra-cuchillos y compuerta manual de dosificación 6’’
✓ Pinzas de cierre mecánico (auto-cierre en la elevación del inyector)
✓ Repliegue hidráulico (1 DE) con bloqueo automático LOCKMATIC© (salvo 3010/14MA)
✓ Iluminación encastrada (cajas)
✓ Soportes de apoyo de los elementos en las partes replegables
